- 產品名稱：智能單光柱液位顯示儀
- 產品型號：XMGA-9000
- 產品銘牌：LY
- 生產廠商：上海連儀儀器儀表廠
- 銷售單位：連儀
- 所屬類別：生產廠家 > 上海連儀儀器儀表廠 > 產品目錄 > 產品展示 > 智能數字顯示儀 >
-

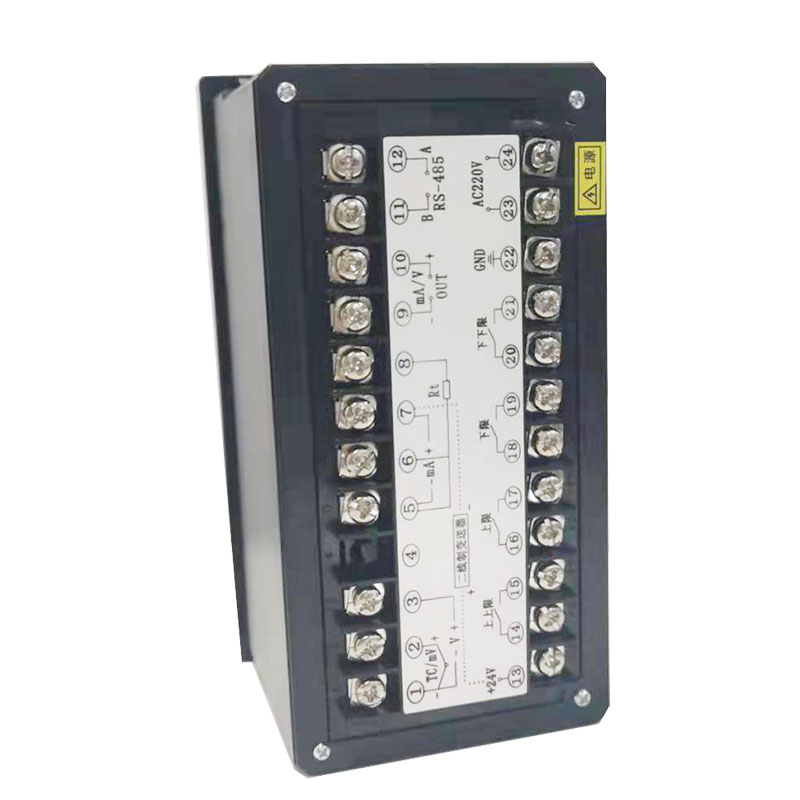

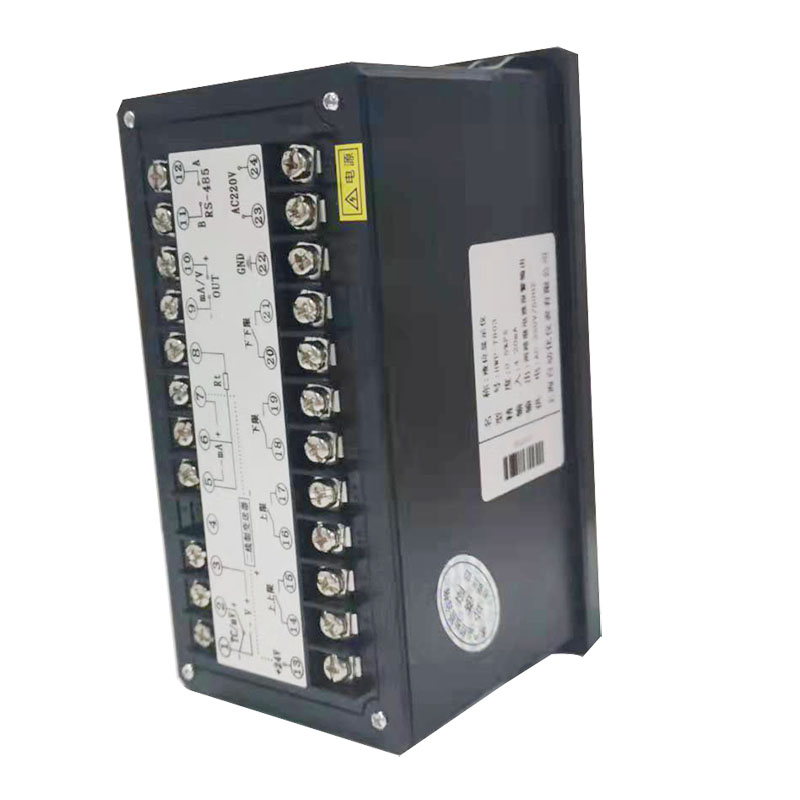

智能單光柱液位顯示測控儀靜壓液位變送器傳感器是通過測量由液位產生的靜壓力來確定液位高度的。液體靜壓力用公式P=Po+pgh表示，其中Po為液面上部大氣壓，p為被測液體密度，H為液體高度，g為重力加速度（常速）。當Po保持不變時，則壓力取決于密度和液位兩個變量。
當液體密度為一定值時，液位將與壓力成線性關系。這一壓力作用在變送器擴散硅壓力傳感器的感壓面上，通過傳感器的壓阻效應，將液柱壓力轉換成電壓信號。這一信號經放大直接轉換成4-20mA。
智能單光柱液位顯示測控儀功能多，輸出4-20ma電流信號，控制儀表具有4路繼電器控制，可實現液位的自動控制、自動加水、自動排水、高低報警等。
固態結構，無可動部件，高可靠性，使用壽命長。
安裝方便、結構簡單、經濟耐用。
【結構原理】
智能單光柱液位顯示測控儀靜壓液位變送器傳感器是通過測量由液位產生的靜壓力來確定液位高度的。液體靜壓力用公式P=Po+pgh表示，其中Po為液面上部大氣壓，p為被測液體密度，H為液體高度，g為重力加速度（常速）。當Po保持不變時，則壓力取決于密度和液位兩個變量。
當液體密度為一定值時，液位將與壓力成線性關系。這一壓力作用在變送器擴散硅壓力傳感器的感壓面上，通過傳感器的壓阻效應，將液柱壓力轉換成電壓信號。這一信號經放大直接轉換成4-20mA。
若液面上部大氣壓發生變化，壓力傳感器將受到如同液位變化一樣的影響。
1、 信號輸入，用戶任意選擇（熱電偶，熱電阻，電流，電壓，線性電阻，頻率）。
2、 測量值、設定值可用模擬條、數字屏進行顯示，顯示內容可自由切換。
3、 測量值與設定值可進行加減運算。
4、 8種報警控制方式選擇。
5、 可進行開方及小信號切除。
6、 開關電源型儀表可有5個開關量輸出，一個輸入部分的斷線報警，另4個為位式控制。
7、 出現斷阻、斷偶、斷線故障時，報警繼電器可選擇輸出狀態。
8、 可做計數器和可逆計數器儀表，斷電后重新上電恢復斷電前的計數值，可清除計數值，可預置數，可對計數值進行上下限報警和變送輸出。
9、 可實現關聯報警控制方式。
10、供外24V，30mA或50mA或100mA電源（可作二線制變送器電源）。
11、測量值或內給定值變送輸出：0-10mA、4-20mA、0-5V、1-5V、0- 10V。
12、可提供多主機，單主機，無主機方式的RS485異步串行通訊方式。通訊數據校驗遵照CRC-16美國數據通訊標準，高可靠性循環，條碼校驗。
調節儀面板指示：
顯示方式 | 指 示 內 容 |
單屏單光柱 | 單屏：設定時按SET鍵顯示程序提示符，再按SET鍵顯示相應代碼或參數，測量時只顯示測量值。 單光柱：顯示可通過鍵交替顯示測量值%或測量值相對于設定值SP1和SP2區間的%。 |
單屏雙光柱 | 單屏：同單屏單光柱指示內容。 雙光柱：分別顯示值的%和測量值相對于SP1或SP2區間的% |
雙屏單光柱 | 雙屏：設定時上屏（主屏）顯示提示符，下屏（副屏）顯示相應代碼或參數，按SET鍵上、下屏內容同時出現；測量時主屏顯示測量值，副屏顯示設定值。 單光柱：同單屏單光柱中指示內容。 |
雙屏雙光柱 | 雙屏：同雙屏單光柱中指示內容 雙光柱：同單屏雙光柱中指示內容 |
調節儀選型表：
XMGA | □□□□□□□□□ | 說明 | ||||||||||||
設計序列 | 9 | 9000系列儀表 | ||||||||||||
顯示方式 | 1 2 3 4 5 6 7 8 9 | 單屏顯示 雙屏顯示 單屏+單光柱 單屏+雙光柱 雙屏+單光柱 雙屏+雙光柱 單屏+三光柱 三屏顯示 開方方式顯示加小信號切除（訂貨請注明） | ||||||||||||
輸入方式 | 0 1 2 3 4 5 6 | 頻率輸入（0～10KHz） 配熱電偶（E、K、S、B、J、T、R、N） 配熱電阻（Pt100、Cu50、Cu100、BA1、BA2、G） 配直流電流（0～10mA、4～20mA） 配直流電壓（0～5V、1-5V、0～20mV、0～75mV、0～200mV） 配用遠傳壓力電阻值及線性電阻值（0～400Ω） 配用1～5全部類型，用戶可隨時改變輸入類型其中任何一種 | ||||||||||||
控制輸出及調節方式 | 0 1 2 3 4 5 6 7 8 9 | 無繼電器輸出 一個繼電器輸出 兩個繼電器輸出（分別***立） 三個繼電器輸出（分別***立） 四個繼電器輸出（分別***立） 四個繼電器輸出（分別***立，SP3做聲光報警） 四個繼電器輸出（單關聯，SP1和SP2或SP3和SP4） 四個繼電器輸出（雙關聯，SP1和SP2、SP3和SP4） 五個繼電器輸出 六個繼電器輸出 | ||||||||||||
附加功能 | 0 1 2 | 無附加功能 帶有斷偶、斷阻、斷線（4～20mA、1～5V）報警 副屏顯示（PV±SP1功能） | ||||||||||||
外形尺寸 | H V J F Q S | 橫式160×80開孔152×76 豎式80×160開孔76×152 豎式48×96開孔45×92 方式96×96開孔92×92 方式72×72開孔68×68 方式48×48開孔45×45 | ||||||||||||
變送輸出 | A B C D E F G | 無變送輸出 變送輸出0～10mA 變送輸出4～20mA 變送輸出0～5V 變送輸出1～5V 2路變送輸出（或特殊信號變送輸出） 頻率輸出（3～10KHz） | ||||||||||||
定時功能 | S | 缺省為無定時功能 帶定時功能 | ||||||||||||
供外24V 直流電源 | P | 缺省為無24V直流電源輸出 帶24V直流電源輸出（可做二線制變送器電源） | ||||||||||||
通訊接口 | T | 缺省為不帶通訊接口 帶RS485或RS232通訊接口 | ||||||||||||
供電電源 | K W | 缺省為220V.AC 開關電源85～260VAC 開關電源18～36VDC或18～36VAC | ||||||||||||
