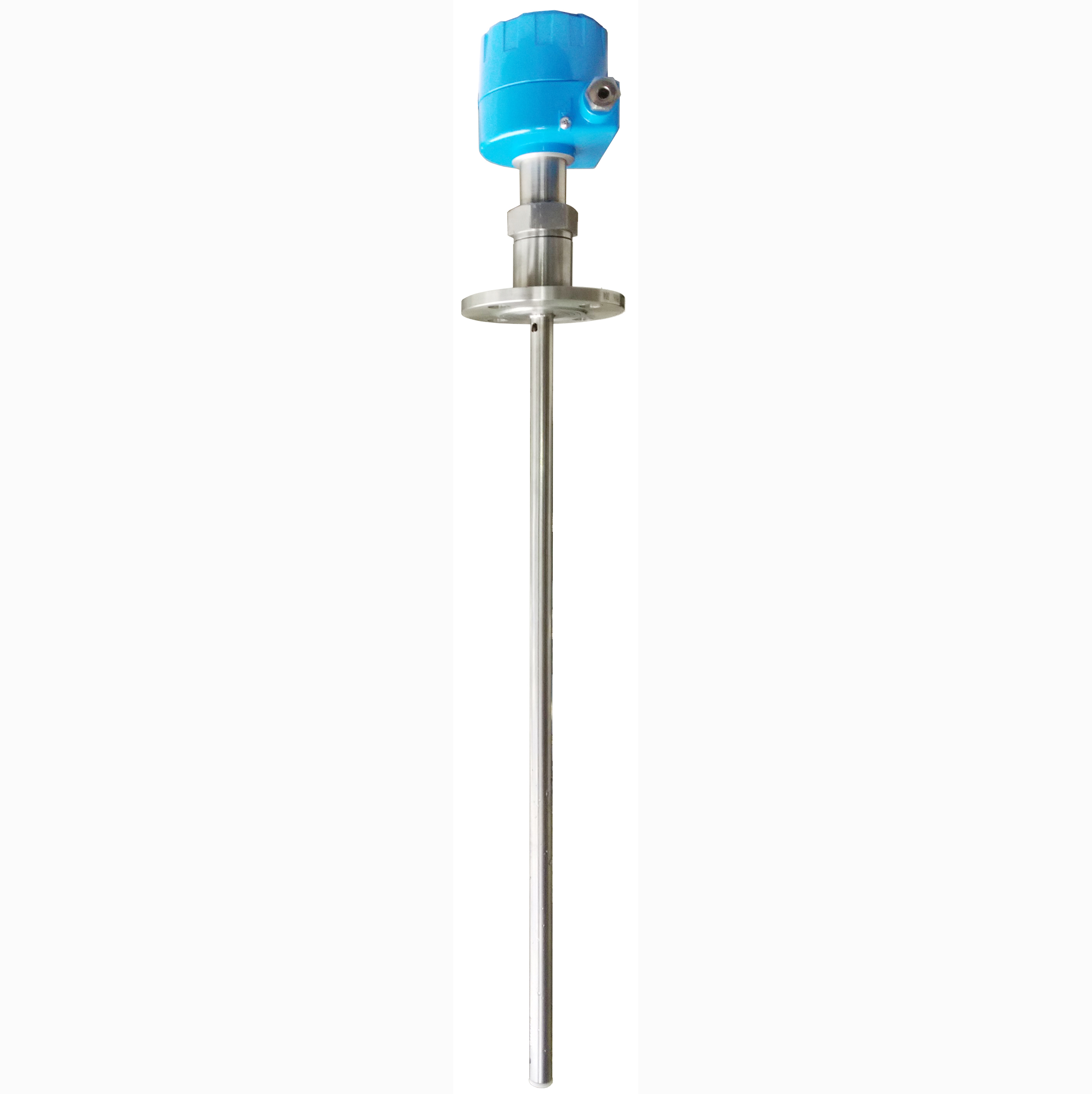

WW4000電容式物位計

一、概述

       WW系列電容式物位計是一種智能型的電容式物位儀表，區別于傳統的電容式物位儀表，可對物位實行一次性的標定。廣泛應用于各行業中粉塵顆粒等非導電介質以及各種液體的連續測量，可實現對高的強度壓力、高溫、高粘度、易堵液位的測量，還可對顆粒粉末狀物位進行測量顯示，該物位計可將所測電容值轉換為4-20mA標準信號輸出。該產品機構堅固，形式多種，適應現場不同情況，模塊化設計，便于用戶維護。

二、工作原理

      電容式物位計的電容檢測元件是根據圓筒形電容器原理進行工作的，電容器由兩個絕緣的同軸圓柱極板內電極和外電極組成，在兩筒間的電容量為C=2εeL/InD/d，式中L為兩筒相互重合部分的長度；D為外筒電極的直徑；d為內筒電極的直徑；e為中間介質的介電常數。在實際測量中D、d、e是基本不變的，故測得C即可知道液位的高低。

三、技術參數

1、 測量范圍：0-20m(可根據用戶確定)

2、 極棒形式：單極型、雙極型、保護管型、鋼索型、扁鋼型、圓鋼型等

3、 工作溫度：-40～+200℃

4、 輸出電流：4～20mA

5、 電源電壓：24VDC（二線制）

6、 安裝方式：螺紋、法蘭連接或依據用戶要求定制

7、 精度等級：1.0級

8、 帶負載能力：0-600Ω

9、 防護等級：IP65

四、使用需知

1、在安裝時，使法蘭或螺紋安裝牢固，并且使其與筒體接觸良好否則，將會影響電流正常的檢測。

2、安裝時注意避免障礙物或攪拌器，如果有攪拌器，極棒使用絕緣支架固定在桶壁，避免擺動或被攪拌器撞擊損壞。

3、鋪設信號線電纜時，應盡量不要與動力線平行鋪設，推薦用金屬電線管進行障壁，以免受到外界對信號的干擾。（建議信號線使用二芯屏bi線：0.75mm2一1mm2x2)

4、安裝位置選擇高溫型物位計，而且要注意散熱片和接線盒的通風，使接線盒溫度小于65℃。

8、信號線不能架空（容易感應雷電），不能和電動機線、控zhi線混在一起（會受電磁干擾，數字不穩定）

9、接線盒出線口要向下，防止雨水、露水浸入接線盒內。

10、料位計和隔離表在開機預熱五分鐘后才能調試和使用。

11、嚴禁在物位計安裝施工時（即在燒電焊時）插入傳感器插頭。

五、物位計調校

料（液）位計輸出電流4~20mA。極棒與大電容量大于量程10倍以上或短路時，輸出高達20mA。
1、物位計感度調整（出廠前己調好）根據實際情況調整物位計的感應節子的位置；測量不同高度、不同介質的料位。
2、物位計調校：物位計零位、量程調整
1）傳感器安裝完畢后（即倉內傳感器焊接后），方可打開接線盒插入傳感器插頭。
2）零位調整：在空倉時，同時按住設置鍵和零位鍵保持2至3秒，對零位進行標定及儲存，輸出電流為4mA。
3）滿度調整：在溢倉時，同時按住設置鍵和滿度鍵保持2至3秒，對滿度進行標定及儲存，輸出電流為20mA。
